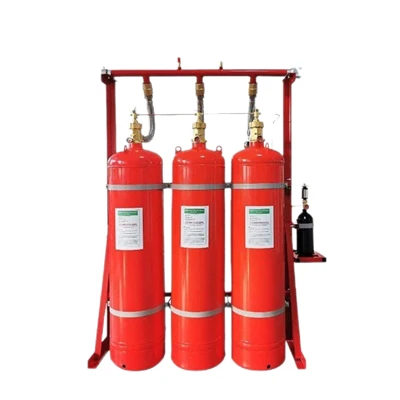

Sistem FM200 de stingere a incendiilor

Datele sistemului proiectat
Model	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
Capacitatea cilindrului (L)	90	120	150
Max. Presiunea de lucru (MPA)	5.3
Presiune de stocare (MPA)	4.2
Intervalul de temperatură de lucru	0 ~ 50 grade (camera de sistem); -10 grad (min min. În zona de protecție)
Rata de încărcare (kg/m³)	Mai puțin sau egal cu 950
Presiunea de acționare a aerului (MPA)	6.0
Tensiune de funcționare (V)	AC220
Putere de rezervă (V)	DC24
Timpul (timpul) de descărcare	Mai puțin sau egal cu 10
Metoda de pornire a sistemului	Operațiune automată / manuală / de urgență
Aprobare și standard	ISO 9001-2015



HFC -227 EA nu va fi utilizat pe foc care implică următoarele materiale decât dacă au fost testate și recunoscute:

 Chemicalii sau amestecuri de substanțe chimice, cum ar fi azotatul de celuloză și praful de pușcă, care sunt capabile de oxidare rapidă în absența aerului.
 Metale reacționale, cum ar fi litiu, sodiu, potasiu, magneziu, titan, zirconiu, uraniu și plutoniu.
 Hidride metalice.
 Chimice capabile să sufere o descompunere auto-termică, cum ar fi anumite peroxidază organică și hidrazină.

Cilindri de depozitare:Cilindrii de depozitare trebuie să fie păstrați într -o poziție verticală și fixate în siguranță în timpul transportului. Cilindrii de depozitare nu este permis să se rostogolească sau să tragă la fața locului. Folosiți cărucioare, stivuitoare și alte instrumente similare de manipulare sigură.

AVERTIZARE: Funcționarea necorespunzătoare a cilindrului de depozitare a presiunii este foarte periculoasă și poate provoca externare violentă, vătămare corporală și pierderi de proprietăți. Înainte de a opera produsul, operatorul trebuie să fie supus unei instruiri profesionale

AVERTIZARE: Dacă se pierde capacul de ieșire, trebuie să se găsească și să se găsească un nou capac de ieșire pe priza supapei cilindrului înainte de a îndepărta setul de cilindri.

AVERTIZARE: Dacă aceste cerințe nu sunt respectate, funcționarea necorespunzătoare poate provoca vătămări corporale grave, deces și daune materiale.

AVERTIZARE:Agentul de stingere a incendiilor completat în acest sistem se va descompune pentru a produce o anumită cantitate de gaz cu fluor de hidrogen la stingerea incendiului. Concentrația mare de gaz cu fluor de hidrogen poate provoca vătămare personalului. Înainte ca dispozitivul de stingere a incendiului să elibereze agentul de stingere, tot personalul trebuie să evacueze scena în perioada de întârziere. După stingerea incendiului, gazul de evacuare trebuie evacuat înainte ca personalul să poată intra în scenă.







Precauții pentru instalare și funcționare



1.1. Site -ul de instalare al acestui sistem ar trebui să îndeplinească următoarele cerințe:
 Temperatura ambientală dintre cilindrii de depozitare este 0 grad -＋ 50 grade; Trebuie păstrat uscat și bine ventilat;
 Aerul nu trebuie să conțină praf exploziv, conductiv și substanțe dăunătoare corozive, altfel dispozitivul trebuie protejat;
Cameră care este ușor pentru operatori să se apropie, ușor de intrat și de ieșire și care nu este ușor să provoace un incendiu. Ușa camerei ar trebui să se deschidă spre exterior.
1.2.PerSonnel care instalează, depanează și folosește acest dispozitiv ar trebui să fie familiarizat cu structura de bază, principiul de lucru, performanța și procesul de acțiune al acestui dispozitiv, precum și structura și starea de lucru a fiecărei supape.
1.3. În procesul de transport și instalare, grupa cilindrilor ar trebui să evite să se apropie de sursa de căldură și ar trebui să fie ușor încărcată și descărcată pentru a preveni coliziunea, culcat și cu susul în jos.
1.4. Cadrul kitului de cilindri de agent de stingere a incendiilor și cadrul kitului de cilindri de gaz care acționează trebuie fixate de șuruburile de ancorare.
1.5. Supapa de cilindru de acționare a solenoidului este echipată cu un pin de siguranță pentru a preveni scurgerea sau defecțiunea valvei de cilindru de acționare a solenoidului din cauza coliziunilor și vibrațiilor în timpul transportului, instalării și depancării. După ce instalarea este finalizată pe site, pinul de siguranță trebuie eliminat înainte de a -l folosi, altfel supapa nu va porni și sistemul va eșua.
1.6. După ce kitul de cilindri este instalat ferm pe suportul fix, capacul de blocare a ieșirii poate fi eliminat. Înainte de a îndepărta kitul de cilindri din conductă în timpul întreținerii, instalați capacul de conectare a ieșirii pe kitul de cilindri mobil deasupra ieșirii supapei cilindrului.
1.7. Personalul instruit non-profesionist nu are voie să instaleze și să funcționeze pentru a evita accidentele.
1.8. Înainte ca dispozitivul de stingere a incendiilor să elibereze agentul de stingere a incendiilor, toți lucrătorii trebuie să evacueze scena în perioada de întârziere. Agentul de stingere umplut în acest sistem va produce o anumită cantitate de gaz cu fluor de hidrogen la stingerea focului. Gazul cu fluor cu hidrogen cu concentrare ridicată poate provoca daune personalului. După stingerea incendiului, gazul de evacuare trebuie evacuat înainte ca personalul să poată intra în scenă.



Proceduri de funcționare a sistemului



2.1 Operatorul ar trebui să citească cu atenție manualul de instrucțiuni al acestui produs și să fie familiarizat cu produsele conexe.
2.2 Acest echipament de sistem, împreună cu sistemul de control automat de alarmă și stingere a incendiilor, formează un sistem complet de alarmă de incendiu și stingere a incendiilor, care are trei moduri de control: manual automat, electric și manual de urgență mecanic. Se recomandă utilizarea controlului automat în zonele de protecție fără pilot și controlul manual în zonele de protecție echipată.
2.3 Înainte ca dispozitivul de stingere a incendiului să elibereze agentul de stingere a incendiilor, tot personalul trebuie evacuat de la fața locului în perioada de întârziere. După stingerea incendiului, gazul de evacuare trebuie evacuat înainte ca personalul să poată intra în scenă.
2.4 Când este necesară funcționarea mecanică de urgență, operația specifică este următoarea:
 Aplicați supapa cilindrului care acționează solenoid în zona dorită de stingere a focului și apăsați butonul în jos.
 Dacă azotul din kitul de cilindri cu gaz de acționare nu este suficient pentru a deschide supapa cilindrului pe kitul de cilindri, apăsați mai întâi în jos pe mânerul valvei selector în zona de foc, deschideți brațul de presiune și apoi întoarceți mânerul pe supapa cilindrului pentru a deschide supapa.
2.5 După ce sistemul implementează stingerea incendiului, supapa de selecție, comutatorul de presiune, supapa de verificare, supapa cilindrului etc. ar trebui să fie resetată în timp, iar piesele relevante ar trebui înlocuite.
2.6 Reumpleți agentul de stingere a incendiilor și azot în conformitate cu cerințele proiectării de inginerie a sistemului.
2.7 După ce inspecția este gata, faceți dispozitivul într -o stare normală de lucru.
2.8 Personalul ne-legat ar trebui împiedicat să funcționeze acest dispozitiv de sistem pentru a preveni accidentele.



Instrucțiuni de utilizare și întreținere



Ansamblul valvei cilindrilor (kit de cilindri agent)

3.1 Când supapa trebuie să fie deschisă manual, supapa poate fi deschisă doar prin întoarcerea mânerului.
3.2 Instalarea gabaritului de presiune: Interfața filetată la sfârșitul piuliței de compresie prezentate în figură este partea de instalare a gabaritului de presiune. Puneți o garnitură de nailon pe suprafața rădăcinii firului și strângeți gabaritul de presiune cu o cheie.
3.3 Detectarea presiunii, indicatoarele de presiune sunt instalate pe partea din față a supapei cilindrului, care poate afișa presiunea în cilindrul de depozitare. Când valoarea indicată de presiune este mai mică decât zona verde, ar trebui reumplută.
3.4 Când umpleți agentul de stingere a incendiilor și conduceți gazul, îndepărtați gabaritul de presiune, conectați capătul la furtunul agentului de stingere a incendiilor și slăbiți piulița de compresie pentru a se umple.
3.5 Valva cilindrului este echipată cu o diafragmă de siguranță pentru a împiedica presiunea din grupa cilindrului agentului de stingere a incendiilor să fie prea mare și pentru a elibera presiunea pentru a proteja siguranța cilindrului de depozitare. În circumstanțe normale, diafragma de siguranță nu se va mișca. Doar în condiții anormale (cum ar fi presiunea ridicată de umplere și temperatura ambiantă ridicată), poate izbucni. După ce diafragma de siguranță este activată și presiunea cilindrului de depozitare este eliberată, diafragma de siguranță trebuie înlocuită imediat, trebuie efectuat un test de etanșeitate, iar agentul de stingere a incendiilor trebuie reumplut.



Supapă de solenoidă (Kit cilindr de acționare)



4.1 Valva cilindrului este echipată cu un pin de siguranță (așa cum se arată în figura de mai sus) pentru a împiedica supapa să funcționeze defectuos din cauza coliziunilor și vibrațiilor în timpul transportului, instalării și punerii în funcțiune, ceea ce poate provoca scurgeri sau defecțiune a valvei cilindrului. După finalizarea instalării pe site, pinul de siguranță trebuie retras înainte de a fi utilizat, altfel supapa nu va porni și sistemul va eșua.
4.2 O diafragmă de siguranță (presiunea de izbucnire a diafragmei 9MPa) este instalată pe supapa cilindrului pentru a preveni presiunea internă excesivă de a elibera presiunea pentru a proteja siguranța cilindrului de depozitare. Diafragma trebuie înlocuită după ce diafragma se mișcă și presiunea cilindrului de depozitare este eliberată.
4.3 Supapa cilindrului are două moduri de deschidere: pornire electrică și manual mecanic. Pentru pornirea electrică, controlerul trimite comanda de deschidere a supapei pentru a face dispozitivul electromagnetic de acționare să acționeze și deschide supapa cilindrului; Manualul mecanic este de a scoate manual mufa și de a apăsa butonul în jos pentru a deschide supapa cilindrului.
4.4 Supapa cilindrului este echipată cu un ecartament de presiune pentru a afișa presiunea de gaz de pornire a cilindrului. Când valoarea indicată de presiune este mai mică decât zona verde, gazul de pornire trebuie reumplut.

Supapă de solenoidă (Kit cilindr de acționare)

4.1 Valva cilindrului este echipată cu un pin de siguranță (așa cum se arată în figura de mai sus) pentru a împiedica supapa să funcționeze defectuos din cauza coliziunilor și vibrațiilor în timpul transportului, instalării și punerii în funcțiune, ceea ce poate provoca scurgeri sau defecțiune a valvei cilindrului. După finalizarea instalării pe site, pinul de siguranță trebuie retras înainte de a fi utilizat, altfel supapa nu va porni și sistemul va eșua.
4.2 O diafragmă de siguranță (presiunea de izbucnire a diafragmei 9MPa) este instalată pe supapa cilindrului pentru a preveni presiunea internă excesivă de a elibera presiunea pentru a proteja siguranța cilindrului de depozitare. Diafragma trebuie înlocuită după ce diafragma se mișcă și presiunea cilindrului de depozitare este eliberată.
4.3 Supapa cilindrului are două moduri de deschidere: pornire electrică și manual mecanic. Pentru pornirea electrică, controlerul trimite comanda de deschidere a supapei pentru a face dispozitivul electromagnetic de acționare să acționeze și deschide supapa cilindrului; Manualul mecanic este de a scoate manual mufa și de a apăsa butonul în jos pentru a deschide supapa cilindrului.
4.4 Supapa cilindrului este echipată cu un ecartament de presiune pentru a afișa presiunea de gaz de pornire a cilindrului. Când valoarea indicată de presiune este mai mică decât zona verde, gazul de pornire trebuie reumplut.



Supapă de selecție



5.1 Când este necesar să deschideți supapa manual, să apăsați în jos mânerul și să deschideți brațul de presare pentru a deschide supapa de selecție.
5.2 După acționarea valvei de selecție, acesta ar trebui să fie resetat manual și verificat pentru condiții anormale înainte de a putea continua să fie utilizat.

Supapă de verificare a furtunului pilot

Când instalați, acordați atenție direcției de flux de gaze de pornire indicate de săgeată.

Verificați supapa

Când instalați, acordați atenție direcției de curgere indicate de săgeată.

Comutator de presiune de descărcare

Când dispozitivul de feedback al semnalului este activat, capul de bilă de resetare este scos. După resetare, puteți continua să îl utilizați.

Supapă de siguranță

După utilizare, diafragma de siguranță trebuie înlocuită. Diafragma de siguranță înlocuită ar trebui să fie aceeași cu modelul, forma, dimensiunea și grosimea materialului original și să fie un produs calificat.



Cunoștințe relevante din industrie



Ce este stingerea incendiilor FM200?
FM 200 este un agent curat de incendiu care funcționează prin îndepărtarea căldurii din triunghiul de foc (oxigen, căldură și combustibil). Este un gaz incolor, inodor și electric necondretat, care nu lasă reziduuri de curățat. Este sigur pentru utilizare în spații ocupate și pentru stratul de ozon.



Care este diferența dintre FM200 și CO2?

CO2, un agent incolor și de stingere a incendiilor, se încadrează în categoria de stingere a incendiilor gazoase, oferind o soluție de agent curat. Pe de altă parte, FM200, cunoscut și sub denumirea de HFC -227 EA, este un agent de stingere a incendiilor sintetice cunoscut pentru eficiența sa în stingerea rapidă a incendiilor, lăsând reziduuri minime.

Care este diferența dintre FM200 și sistemul de stingere a incendiilor cu agent curat?

Spre deosebire de sistemele FM 200, agentul este depozitat ca lichid și este transformat într -un gaz atunci când este externat. Acest agent curat este un înlocuitor pentru halon și o alternativă la agenții de stingere a hidrofluorocarbonului, astfel încât nu este supus fazei HFC.



Gazul FM200 este dăunător oamenilor?
Sistemele de agenți curate care utilizează FM -200 ™ sunt non-toxice pentru oameni la nivelurile utilizate pentru stingerea incendiilor. Atunci când proiectați un sistem de stingere a incendiilor, se pune accentul pe calcularea cu exactitate a nivelurilor de concentrare a agentului curat pentru a fi în siguranță în spațiile ocupate. Deoarece este clar, nu vă va întuneca viziunea.



FM200 este un gaz sau spumă?
FM200 este un gaz care nu este flumabil utilizat pentru stingerea incendiilor. Nu deteriorează produsele electronice, utilizate corect, este sigur pentru ca oamenii să respire și poate fi utilizat într -un spațiu închis, ceea ce îl face ideal pentru centrele de date de colocare.



FM200 lasă un reziduu?

FM -200 este un incendiu cu agent curat pentru incendii de clasa A, B și C. Este un gaz incolor, non-toxic, care nu lasă reziduuri. Din aceste motive, este o soluție ideală pentru protejarea activelor de mare valoare în zonele care sunt ocupate și în locații în care curățarea altor agenți este problematică.



Ce tip de sistem de stingere a incendiilor este cel mai sigur pentru oameni?
Sistemele de stingere a incendiilor sunt dăunătoare oamenilor?

Sisteme de stingere a incendiilor cu gaz inert

Atunci când sunt proiectate în criterii adecvate, aceste sisteme sunt sigure pentru oameni și sunt aprobate pentru camere ocupate normal. Gazele inerte sunt ideale pentru medii care adăpostesc echipamente sensibile, cum ar fi camerele de server sau facilitățile industriale cu mașini CNC.
